n 內部結構圖
n 關鍵部件品牌、參數、成份
|
序號 |
名稱 |
要求及規格 |
供應商 |
是否環保 |
|
1 |
線束 |
Plastic: HX25043-4P(white） Connector:HX25043-PT Wire：4P color line，26AWG |
XINBAIDE |
YES
|
|
2 |
軀殼 |
PP-30GF（white） |
JINFA |
YES |
|
3 |
溫濕度芯片 |
HDC1080 |
TI |
YES |
|
4 |
透濕膜 |
OPET-WC50 |
ANPURU |
YES |
n 電性能參數：
1、額定電壓：DC 3.3V;額定電流：＜2mA
2、溫度測量范圍：-10℃～110℃（推薦值）；濕度測量范圍：10%～70%(推薦值)
3、測量精度：溫度±2℃；濕度±5%
4、耐電壓：用電壓表精度不低于 5%的高壓試驗設備進行，泄露電流在 0.5mA 檔，導電部分與外殼之間施加 1500V，50Hz 持續 1 min，或 1800V/s，應無閃絡或擊穿現象。
5、使用范圍：溫度最大測量范圍：-40℃～125℃；濕度最大測量范圍：0～95%
1. 耐低溫
將傳感器在-40±3℃低溫環境下放置 96h 后取出，在常態下恢復 1h，檢查其塑料零件應無開裂，測試功能正常。Place the sensor in a low temperature environment of -40±3°C for 96h.
2. 耐高溫
傳感器在 105±3℃高溫環境下，放置 96h 后，取出在常態下恢復 1h，測試功能正常。
3. 耐冷熱沖擊
將溫濕度傳感器 VDD 施加 5V 電壓，放入冷熱沖擊箱，高溫 85±2℃放置 30min；常溫 20±2℃ 放置 30min；低溫-20±3℃放置 30min 為一循環，共 20 個循環，恢復 0.5 h 后，測試功能正常。
4. 恒定濕熱
將溫濕度傳感器在溫度 40±2℃，相對濕度 90%～95%的環境中放置 168h 后，取出充分除去表面水滴并在常態下恢復 2h，測試功能正常。
n 機械性能：
1. 抗振動特性
頻率 20-200Hz，上下振動 4 小時，水平振動 4 小時，傳感器本體與引線無明顯的損傷（開裂、脫落），電性能無異常情況。
2. 自由跌落
將傳感器(帶 3cm 引線)，從 1m 的高度自由落體跌落到約 1cm 厚的木板上 5 次，外觀應無可見的損傷，性能測試符合要求。
n 廠家關鍵控制參數及工藝 Key parameters and processes

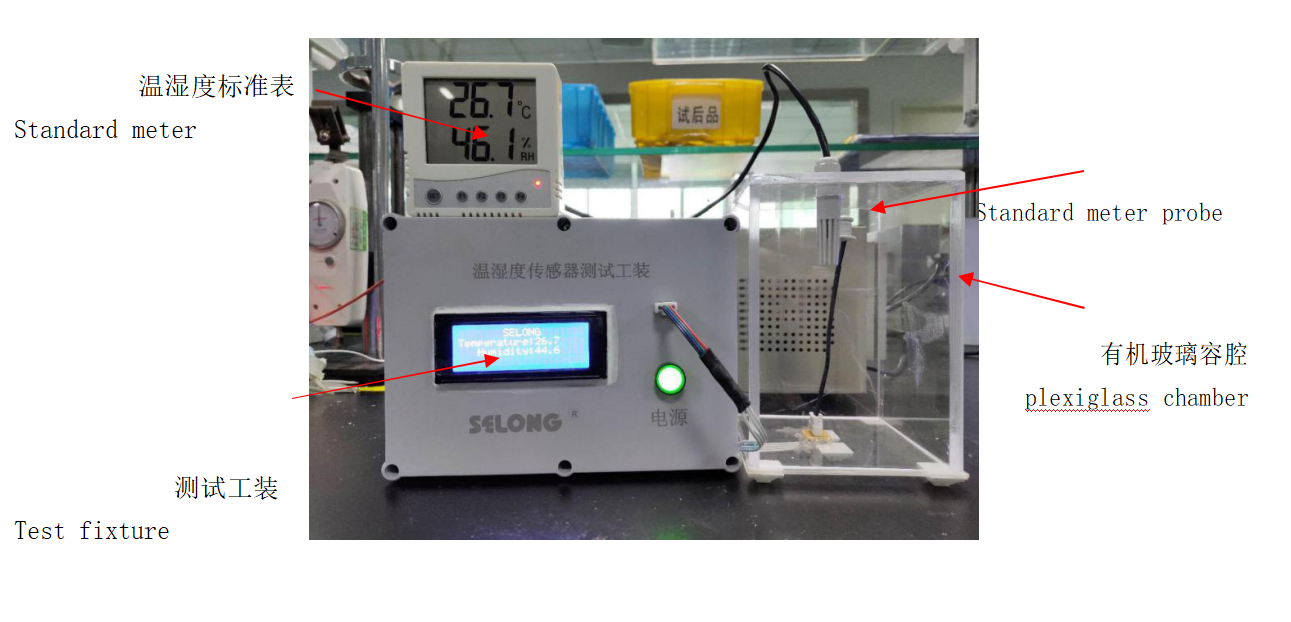

1、測試方法：常溫常濕環境下測試，將產品和溫濕度標準表探頭同時放置在有機玻璃腔體內，
|
|
測試工裝 |
溫濕度標準表 |
誤差值 |
允許范圍 |
|
溫度 |
26.7℃ |
26.7℃ |
0 |
±2℃ |
|
濕度 |
44.6%RH |
46.1%RH |
1.5%RH |
±5%RH |
2、線束焊接：焊接溫度必須控制在 380℃±20℃范圍內。
n 來料包裝形式：每 10PCS 一捆，每層 20 捆，共 4 層，一箱 800PCS。
不要超出最大工作電流。
n （圖紙）附件 :
