Understanding turbidity sensor

Date:2018-08-29 13:49:03 Views:1145

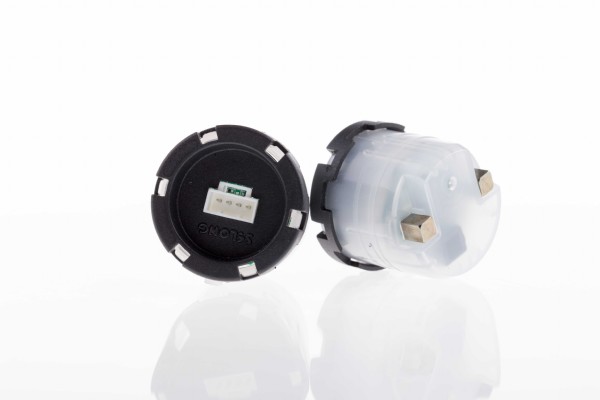

      濁度傳感器是一種專門用于家電產品的低成本傳感器,主要用于洗衣機、洗碗機等產品的水污濁程度的測量。通過測量水的污濁程度來判斷所洗物品潔凈程度,從而確定最佳的洗滌時間。

      濁度是由水中的懸浮顆粒引起的,懸浮顆粒會漫反射入射光,通常采用90度那個方向的散射光做為測試信號,這樣測試出來的單位稱為4:;。散射光與濁度符合多段線性關系,因此傳感器需要多點標定。而且光源強度和溫度變化均會影響測量結果的準確性。經多次實驗研究和理論推算,發現散射光與透射光的比值與濁度符合線性關系。本傳感器采用散射光與透射光比值代替單純的散射光測量濁度,傳感器的準確度、可靠性提高,維護更加簡單,抗污性增強。





       工作過程介紹:

       濁度傳感器傳感器的工作原理:當光線穿過一定量的水時,光線的穿透量取決于該水中的臟物物的量。當臟物的量增加時,穿透水樣的光線隨之減少,濁度傳感器測量透過的光線量來計算洗滌水的濁度。
濁度傳感器將這些濁度測量值提供給洗衣機控制器,由洗衣機控制器決定各個洗滌周期的時間。這些判斷基于凈水的測量值(在洗滌周期開始時測量得)和洗滌結束時測量的洗滌水的測量值之間的比較。

      通過測量洗滌水的濁度,在洗滌不是很臟的衣物時,洗衣機可以只洗需要的時間,從而節省了能源,這樣最終用戶節省了能源。

      濁度是由水中的懸浮顆粒引起的,懸浮顆粒會漫反射入射光,通常采用90度那個方向的散射光做為測試信號。散射光與濁度符合多段線性關系,因此傳感器需要多點標定。而且光源強度和溫度變化均會影響測量結果的準確性。經多次實驗研究和理論推算,發現散射光與透射光的比值與濁度符合線性關系。本傳感器采用散射光與透射光比值代替單純的散射光測量濁度,傳感器的準確度、可靠性提高,維護更加簡單,抗污性增強。

      該傳感器的工作原理是:傳感器內部是一個IR958與PT958封裝的紅外線對管,當光線穿過一定量的水時,光線的透過量取決于該水的污濁程度,水越污濁,透過的光就越少。光接收端把透過的光強度轉換為對應的電流大小,透過的光多,電流大,反之透過的光少,電流小。通過測量接收端電流的大小,就可以計算出水的污濁程度。

      濁度電流信號經過電阻R1轉換為0 V~5 V電壓信號,利用A/D轉換器進行采樣處理,單片機就可以獲知當前水的污濁度。濁度傳感器有3個引腳。實際使用時需要通過實驗獲得衣物污濁程度的經驗數據。

       按鍵、顯示、負載驅動、輸人水位門開關信號等均為常規電路,與單片機的相應端口連接即可。負載通常用可控硅驅動。通訊接口采用單片機具有的UART接口,可以連接其他外部設備,是備用接口。這里介紹帶有濁度傳感器的洗衣機,通過濁度傳感器檢測當前衣物的臟污程度來確定衣物的洗滌時間和漂洗次數,以達到既洗凈衣物,又節省水電的目的。濁度傳感器連接單片機的A/D輸入接口,信號直接連接即可,也可在中間串聯一只1 kΩ的電阻,并聯一只0.1μF的電容進行濾波。

       濁度儀采用雙光束光路,有二個高度對稱的光學、電學通道,產生相同的感應,測差不變,在除法電路中得以抵消,使儀器具有長期穩定性和抗干擾能力;采用線性化電路,使測量結果成線性顯示;采用溫度補償,模擬除法功能等電路,消除噪音等專項技術,保證了儀器的高度靈敏和優良的重現性。
